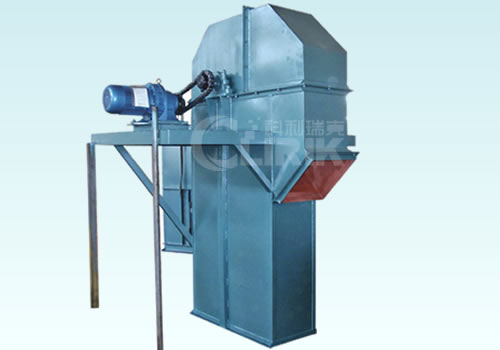

環鏈提升機是
TH斗式提升機的簡稱,適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀,粒狀及小塊狀的無磨琢性及磨琢性小的物料,如:煤、水泥、石塊、砂、粘土、礦石、化肥、糧食等,由于提升機的牽引機構是環行鏈條,因此允許輸送溫度較高的材料(物料溫度不超過250 ℃)。一般輸送高度高可達40米。
環鏈提升機工作原理:
環鏈提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料,挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。
環鏈提升機主要特點:
1、輸送物料的溫度高可達250℃。提升高度運行平穩可靠,噪音??;
2、維護方便維護方便,壽命長。機殼鋼板加厚、剛性好;
3、提升機環鏈采用低合金鋼鍛造,并經滲碳淬火處理,具有極高的抗拉強度和耐磨性能;
4、中節機殼具有單通道和雙通道兩種形式。改進機型的提升輸送量比普通機型提高30%以上。
環鏈提升機技術參數參考表:
提升機型號 |
TH200 |
TH250 |
TH315 |
TH400 |
TH630 |
料斗形式 |
SH |
SH |
SH |
SH |
SH |
輸送量/(m3/h) |
28 |
48 |
60 |
92 |
185 |
斗寬/mm |
200 |
250 |
315 |
400 |
630 |
斗容/L |
2.4 |
4.6 |
6.0 |
9.5 |
23.6 |
斗距/mm |
500 |
500 |
512 |
512 |
688 |
鏈條圓鋼(直徑x節距)/mm |
14x50 |
14x50 |
18x64 |
18x64 |
22x86 |
鏈條破斷載荷/kN |
190 |
190 |
320 |
320 |
480 |
料斗運行速度/(m/s) |
1.2 |
1.2 |
1.4 |
1.4 |
1.5 |
傳動鏈輪節圓直徑/mm |
365 |
520 |
630 |
710 |
900 |
主軸轉速/(r/min) |
63.22 |
44.11 |
42.5 |
37.6 |
31.8 |
輸送物料粒度/mm |
25 |
30 |
35 |
40 |
60 |
